24C02 clock Timing 맞추기

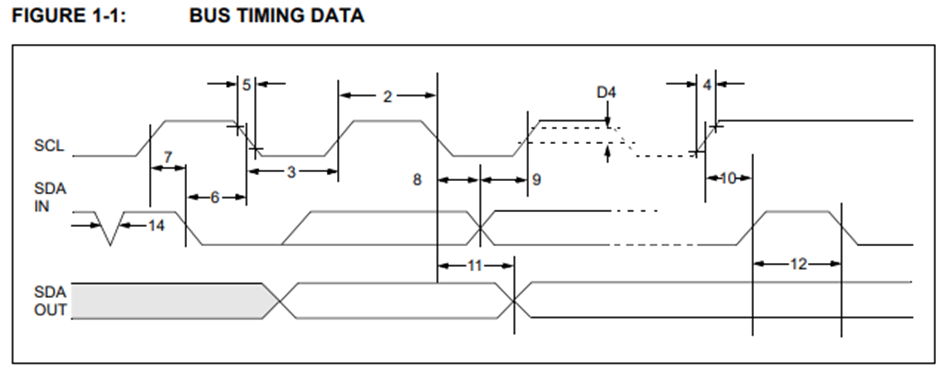

마이크로칩스 사의 24C02의 타이밍도가 위와 같이 되어 있다.

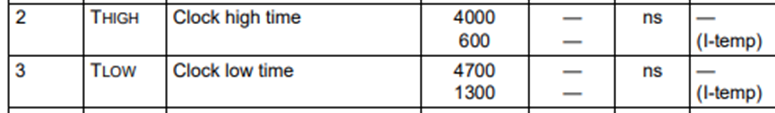

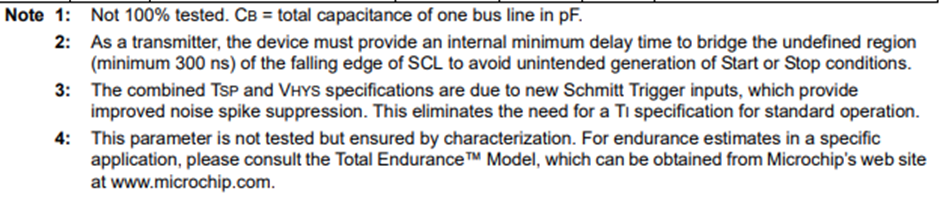

그리고 타이밍도 설명에서 SCL(Serial clock)에 대한 관련 시간은





와 같이 설명되어 있다.



메가윈 IC 중 M3 코어를 이용해서 I2C를 설정할 때 해당 부분의 값을 계산하면

96MHz 클럭일 때 1 클럭 주기는 0.0104167us임.

I2C2->SS_SCL_HCNT = 373;

/* tHIGH = (373 + FS_SPKLEN + 7) / 96MHz = 4us */ // 4 = 0.0104167 * (373+4+7)

I2C2->SS_SCL_LCNT = 451;

/* tLOW = (451 + 1) / 96MHz = 4.708us */  // 4.708 = 0.0104167 * (451+1)

I2C2->FS_SPKLEN = 4;

/* tSP = 4 / 96MHz = 41.67ns */                                // SPIKE TIME = 50ns      , 4.8 ==> 5

I2C2->SDA_SETUP = 24;

/* tSU;DAT = 24 / 96MHz = 250ns */                // SETUP Time >= 250ns , 23.99 ==> 24

I2C2->SDA_HOLD = 29;

/* tHD;DAT = 29 / 96MHz = 302.08ns */  // TIMEhold >= 300ns , 28.799 ==> 29

와 같은 값이 계산 된다.
