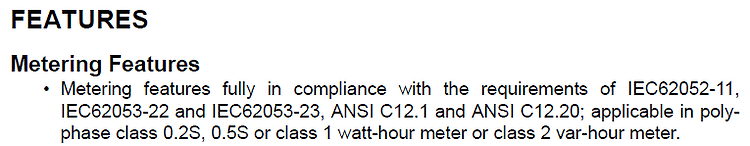

보드를 만들고, Relay Tester를 이용해서 전류를 공급하고, Fluke 계측기를 기준삼아 보드를 교정했다.전압도 같은 방식으로해서, 전류는 +-1A(표시가 1A 정밀도라...)가 되도록 했고, 전압은 거의 같은 값을 나타내는 것을 확인했다. 이후 실제 부하를 달아서 테스트를 했으나 전압은 같은 값을 나타내고, 전류도 +-1A 정도의 오차를 보이며 표시한다.그런데 역률(Power Factor)은 현저히 틀리다.Fluke 계측기에서는 코일 부하로 0.49를 나타내는데, 내가 만든 보드에서는 -62정도를 나타낸다.음...여기서 - 값은 무엇일까 고민해 봤는데 M90E32의 데이터 시트 초반 설명에 보면와 같이 IEC 요구사항에 맞도록 설계 되어 있어 보인다.IEC는 전력 계산에 따라 역률의 부호가 바뀌..

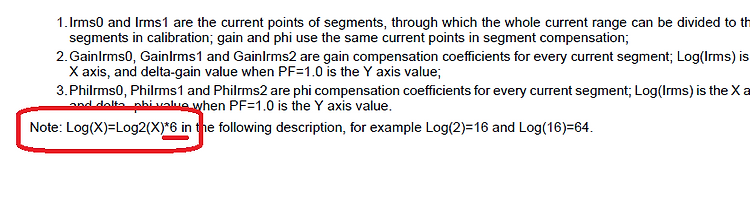

데이터 보상 방법에 대한 설명 중 에러사항이 하나 발견 되었었다. 한 참 고민하고 계산해 보다 보니 다음 페이지에는 정상적으로 기재가 되어 있어서 해결이 잘 됐다. Atmel M90E32AS의 Application Note의 31페이지에서 구역을 나누어서 보상하는 방법을 설명하는 곳의 Note에서 16으로 적혀있어야 하는 부분이 6으로 적혀 있어서 한 참 고민했다. 그런데 다음 페이지에서 정상적인 방법이 6이 아니라 16이라고 확인할 수 있었다. 이것 때문에 한 참 고민했는데...역시 앞, 뒤를 잘 살펴야 한다,

2023.08.24 14:20 간편하게 나온 IC 같다. 내부에서 계산이 거의 다 되는 것을 읽기만 하면 될 거 같다, 전압 레지스터가 16비트라 65535까지 표현 되는데 655.35V까지 전압 표시가 가능하단 얘기다. 난 400V까지면 될 거 같은데. 전류 레지스터도 16비트라 65535 까지 값을 갖게 되는데 전류는 LSB가 0.001A라 65.535A까지 측정 값을 보여준다. 음..난 최대 값이 최대 400V 전압에 300A까지 측정돼야하는데.... 그럼..60A를 300A로 되도록 설계를 해 봐야겠다. 결과 값에다가 x5를 하면 오차는 좀 있겠지만 계측은 가능할 것 같다. 여기 저기 찾아봐도 이 부분에 대해서는 별 얘기가 안나온다. M90E32AS의 SPI 통신에 대해서만 잘 안된다고 나오고....

보드 설계 후 테스트를 진행하였다. MCU와 M90 IC 사이에 포토커플러 PC817을 넣었다. 혹시 몰라, 겁나서, 절연 하기 위해서 사용했는데 이것이 독이 될 줄이야. 시간도 없는데 PC817이 속도가 느려서 통신이 안되었다. 일단 회사에 남아 있는 HCPL2630S를 사용해서 점퍼 작업을 했다. 요즘들어서 예전 Interface IC들의 속도가 느려서 새로운 IC들로 변경해야함을 뼈저리게 느꼈다. 그냥 생각없이 기존에 사용하던 것이니까 사용해야지라고 했던 것이 문제가 되는 것을 확인했다. 다음부터는 좀 신경 써야겠다. SP3085E도 속도가 느려서 ILX485와 통신이 안되는 것을 보았다. 이런..이런 일이라니.. SPI IC 교체 및 수정 후에 다시 레지스터를 읽으니까 잘 읽힌다. 레지스터 값을 ..
