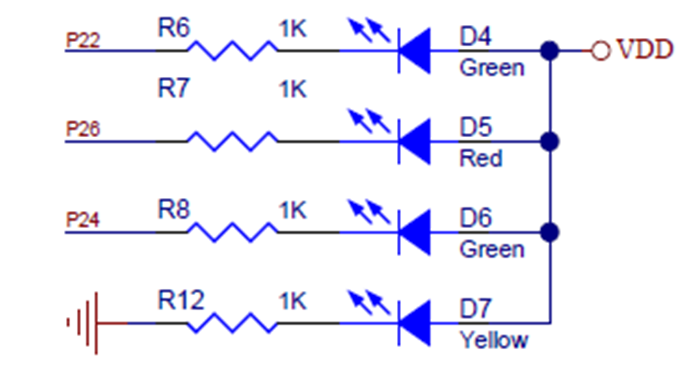

1. 프로그램 개요 P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다. 부팅 시 LED가 모두 ON 되어 있다가 1초가 지난 뒤에 모두 OFF 된다. 그 뒤 G0èG1èRèG0…의 순으로 200ms마다 순차적으로 LED가 켜진다. 2. 회로도 3. Code ⑴ main routine void main() Main routine 시작 { InitSystem(); 시스템 초기화루틴 LED_G_0=0;LED_G_1=0;LED_R=0; LED를 모두 ON 시킴 DelayXms(1000); 1초 딜레이 LED_G_0=1;LED_G_1=1;LED_R=1; LED를 모두 OFF 시킴 while(1) 무한루프, 시스템 동작 { LED_G_0=0; Green 0 LE..

1. 프로그램 개요 P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다. P44, P45를 OCD 기능이 아닌 GPIO 기능으로 사용하는 것을 테스트 한다. P47은 RESET 기능이 아닌 GPIO 기능으로 사용하는 것을 테스트 한다. P44, P45, P47이 동시에 GPIO로 사용되게 되면, OCD-ICE는 프로그램 다운로더나 시뮬레이터로 사용될 수 없다. OCD-ICE 기능이 필요하면 U1 다운로더로 다른 프로그램을 라이팅 해야한다. 또는 리셋을 시킨 상태에서 OCD-ICE 다운로더로 프로그램을 라이팅 한다. 2. 회로도 3. Code ⑴ main routine void main() { InitSystem(); // 시스템 초기화 LED_G_0=0..

1. 프로그램 개요 P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다. P60, P60을 High 출력을 유지하다가 500ms 마다 100us진폭으로 Low 출력을 만든다. 2. 회로도 3. Code ⑴ main routine void main() { InitSystem(); // 시스템 초기화 LED_G_0=0;LED_R=0;LED_G_1=0; // LED 전체 ON DelayXms(1000); // 1초 딜레이 LED_G_0=1;LED_R=1;LED_G_1=1; // LED 전체 OFF while(1) { LED_R=!LED_R; // RED LED Toggle DelayXms(500); // Delay 500ms P60=0; // P60 clea..
