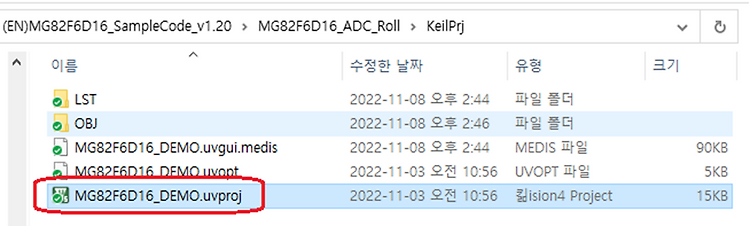

1. 프로그램 개요 P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다. P10에 연결된 회로의 Analog값을 측정하기 위하여 Polling 방식의 ADC를 구현한다. 64개의 측정된 값은 시리얼로 그 데이터를 전송된다. 시리얼 통신은 Timer 1의 Overflow를 이용한 방식으로 설정하고, 그 Baud Rate는 9600이다. 2. 회로도 /* LED 부분 회로도 추가 */ 3. Code ⑴ main routine void main() { u8 i; InitSystem(); // 시스템 초기화 루틴 printf("\nHello"); // 프로그램 시작알림 LED_G_0=0;LED_R=0;LED_G_1=0; // LED ALL ON DelayXms..

⑻ Interrupt Timer 0 인터럽트를 활성화시킨다. /*********************************************************************************** *Function: void InitInterrupt(void) *Description: Initialize Interrupt *Input: *Output: *************************************************************************************/ void InitInterrupt(void) { INT_EnTIMER0(); // Enable TIMER0 interrupt. } - Timer 0 인터럽트 활성화 #define INT_..

⑸ 타이머 0 초기화 루틴 è타이머 0 초기화 루틴 /*********************************************************************************** *Function: void InitTimer0(void) *Description: Initialize Timer0 *Input: *Output: *************************************************************************************/ void InitTimer0(void) { TM_SetT0Mode_1_16BIT_TIMER(); // TIMER0 Mode 1: 16-bit timer TM_SetT0Clock_SYSCLKDiv12(); /..

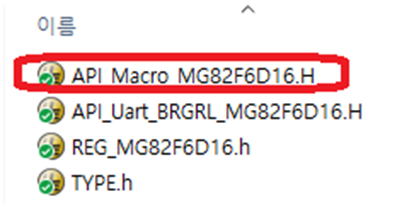

⑵ 시스템 초기화 루틴 void InitSystem(void) { InitPort(); InitClock(); InitTimer0(); InitUart0_T1(); InitADC(); InitInterrupt(); } // 시스템 초기화 루틴 // 포트 초기화루틴 // 클럭 초기화 루틴 // 타이머 0 초기화 // Timer 1 Overflow를 이용한 UART0 초기화 // ADC 초기화 // 인터럽트 초기화 ADC를 인터럽트로 받아들이기 위해서 ADC와 인터럽트를 초기화 시키는 루틴이 추가되었음 ADC 결과 값을 시리얼로 전송하기 위하여 UART0을 초기화하는 루틴이 추가되었음. UART0은 Timer 1의 Overflow 기능을 이용하여 Baud Rate를 결정하는 방법을 사용하였음 Megawin ..

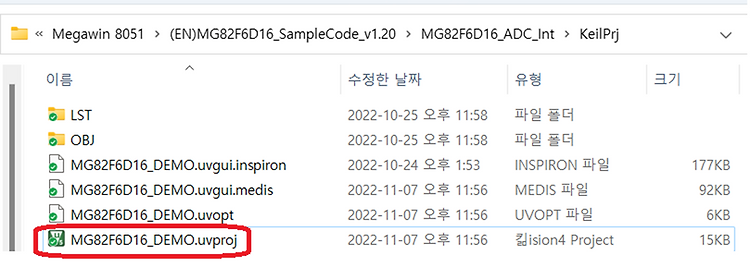

1. 프로그램 개요 P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다. P10에 연결된 회로의 Analog값을 측정하기 위하여 Interrupt 방식의 ADC를 구현한다. 측정된 값은 64개를 취득하면 시리얼로 그 데이터를 전송한다. 시리얼 통신은 Timer 1의 Overflow를 이용한 방식으로 설정하고, 그 BaudRtae는 9600이다. Timer 0을 이용해서 1ms Interrupt를 생성하고, 200ms 타이머를 생성한다. 200ms 마다 Red Led의 출력이 반전이 되도록 하여 시스템이 동작 중 임을 표시한다. 2. 회로도 /* LED 부분 회로도 추가 */ 3. Code ⑴ main routine void main() { u8 i; I..
