MG82F6D Series CLK ILRCO P60OC

MG82F6D Series CLK ILRCO P60OC

1. 프로그램 개요

P22는 Green 0 LED, P24는 Red LED, P26은 Green 1 LED가 연결되어 있다.

내부 클럭인 ILRCO의 동작을 확인해 본다. 클럭을 설정하고 P60으로 (MCK/4)의 주파수로 확인해 본다.

ILRCO가 32kHz이므로 P60에는 8kHz 구형파가 출력해야한다.

IHRCO와 ILRCO 두 가지를 확인해 본다. IHRCO는 12MHz, ILRCO는 32kHz이다.







2. 회로도

/* LED 부분 회로도 추가 */



3. Code

⑴ main routine

void main()

{

InitSystem();                                              // 시스템 초기화, Clock 초기화 부분을 확인해야함



LED_G_0=0;LED_G_1=0;LED_R=0;                      // LED를 모두 ON 시키고

DelayXms(1000);                                          // 1초 딜레이

LED_G_0=1;LED_G_1=1;LED_R=1;                      // LED를 모두 OFF 시킨다.



while(1)

{

LED_G_0=0;                                  // LED를 순차적으로 ON/OFF 시킨다.

DelayXms(200);

LED_G_0=1;

LED_G_1=0;

DelayXms(200);

LED_G_1=1;

LED_R=0;

DelayXms(200);

LED_R=1;

}

}



⑵ 시스템 초기화 루틴

/***********************************************************************************

*Function:   void InitSystem(void)

*Description:           Initialize MCU

*Input:

*Output:

*************************************************************************************/

void InitSystem(void)

{



           InitClock_ILRCO();                 // ILRCO 클럭 설정

           InitPort();                             // Port 초기화



}



⑶ ILRCO 설정

/***********************************************************************************

*Function:   void InitClock_ILRCO(void)

*Description:           Initialize clock for ILRCO

*Input:

*Output:

*************************************************************************************/

void InitClock_ILRCO(void)

{

           // P60 Output MCK/4

           CLK_P60OC_MCKDiv4();

           // IHRCO Enable, MCK=OSCin, OSCin=ILRCO

           CLK_SetCKCON2(ENABLE_IHRCO|MCK_OSCin|OSCIn_ILRCO);

           nop();

           // IHRCO Disable, MCK=OSCin, OSCin=ILRCO

           CLK_SetCKCON2(DISABLE_IHRCO|MCK_OSCin|OSCIn_ILRCO);



}



- P60으로 MCK의 4분주 된 신호가 나올 수 있도록 한다.

#define CLK_P60OC_MCKDiv4()           AUXR0=AUXR0|((P60OC0|P60OC1))

AUXR0의 6, 7번 비트가 P60OC0, P60OC1 비트이고, 두 비트 모두 셋 설정 시 MCK/4의 주파수 파형이 P6.0에 출력된다.



- IHRCO Enable, MCK = OSCin, OSCin = ILRCO로 설정

#define CLK_SetCKCON2(x) ISPCR=0x80; IFADRH=0x0; IFADRL=CKCON2_P; IFMT=ISP_WRITE_P; IFD=x; SCMD=0x46; SCMD=0xB9; _nop_(); IFMT=0; ISPCR=0x0

ISPCR에 0x80을 저장하여 ISP/IAP/Page-P 동작을 활성화시킨다. 접근할 어드레스에 CKCON2_P의 어드레스를 저장한다.   ISP 동작은 Page P에 쓰기동작임을 선언한다. 선택된 Page P 어드레스에 입력 받은 데이터를 저장한다. SCMD 레시스터에 0x46, 0xB9를 순차적으로 입력하면 동작이 종료된다.       ISPCR에 0x00을 저장하여 ISP/IAP/Page-P 동작을 비활성화시킨다.

클럭 제어용 레지스터들 중 CKCON2는 SFR Page P에 접근해야 제어가 된다. 위의 매크로는 그 방법을 설정해 둔 것이다.



클럭 설정 시 IHRCO를 Enable 시켰다가 Disable 시켜야한다. 만약 IHRCO를 Enable 시키지 않게 되면 IC가 동작하지 않는다.

이 때에는 프로그램을 OCD ICE에 다운로드 한 뒤 리셋 버튼을 누른 상태에서 IC에 프로그램을 다운로드 시켜야한다.











4. 프로그램 실행

*** Keil compiler가 인스톨되어 있어야함 ***

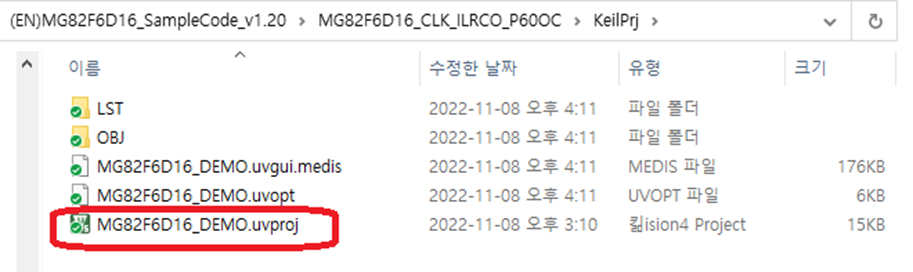

해당 Example 폴더를 찾아가 KeilPrj폴더를 Open 한다.

\Megawin 8051\(EN)MG82F6D16_SampleCode_v1.20\ MG82F6D16_CLK_ILRCO_P60OC\KeilPrj

해당 폴더의 Keil project 파일을 더블클릭하여 실행시킨다.(MG82F6D16_DEMO.uvproj)

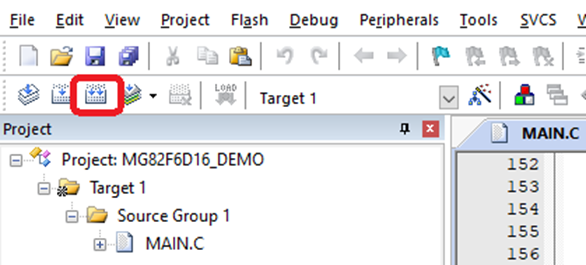

Rebuild 아이콘을 클릭하여 프로젝트를 컴파일 한다.

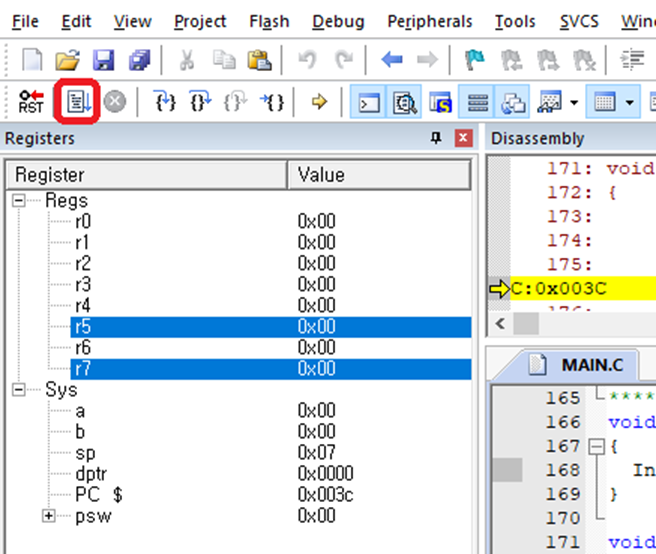

Demo Board에 USB Connector를 연결하여 전원을 인가하고, 전원 스위치를 ON시키고, OCD ICE를 연결한 상태에서 위 이미지의 Start/Stop Debug Session(Ctrl+F5) 버튼을 눌러 컴파일된 프로젝트의 디버그 데이터를 다운로드 시킨다.(컴파일 시 에러가 발생하지 않아야함)



다운로드 후 Run(F5) 버튼을 클릭하면 프로그램이 동작한다.

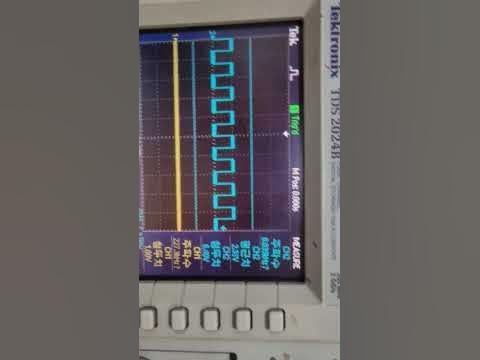

5. 동작 영상

https://www.youtube.com/shorts/vUkxFuRD5-w
